Полетная платформа DJI Matrice 30 - 6941565929501ID: 360496

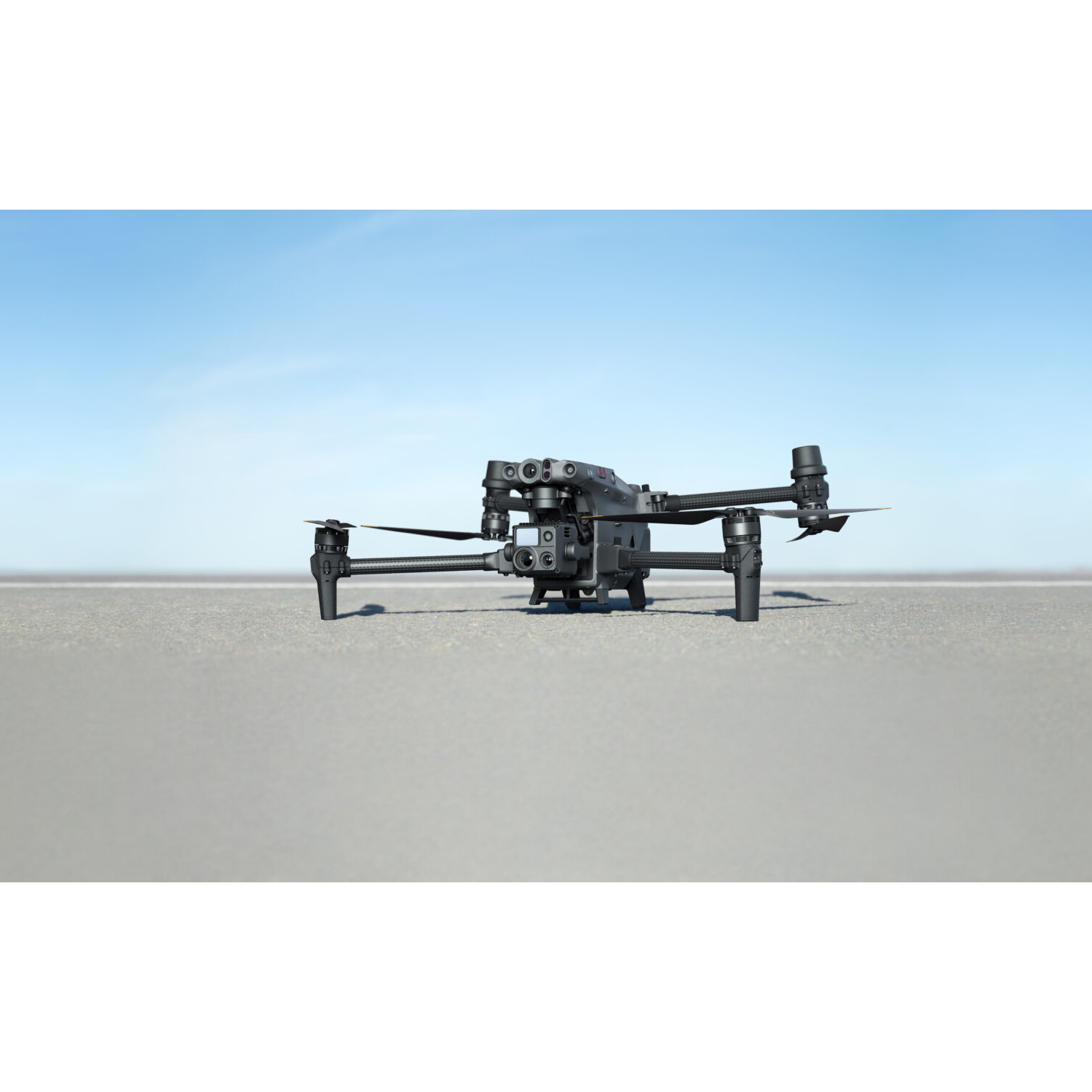

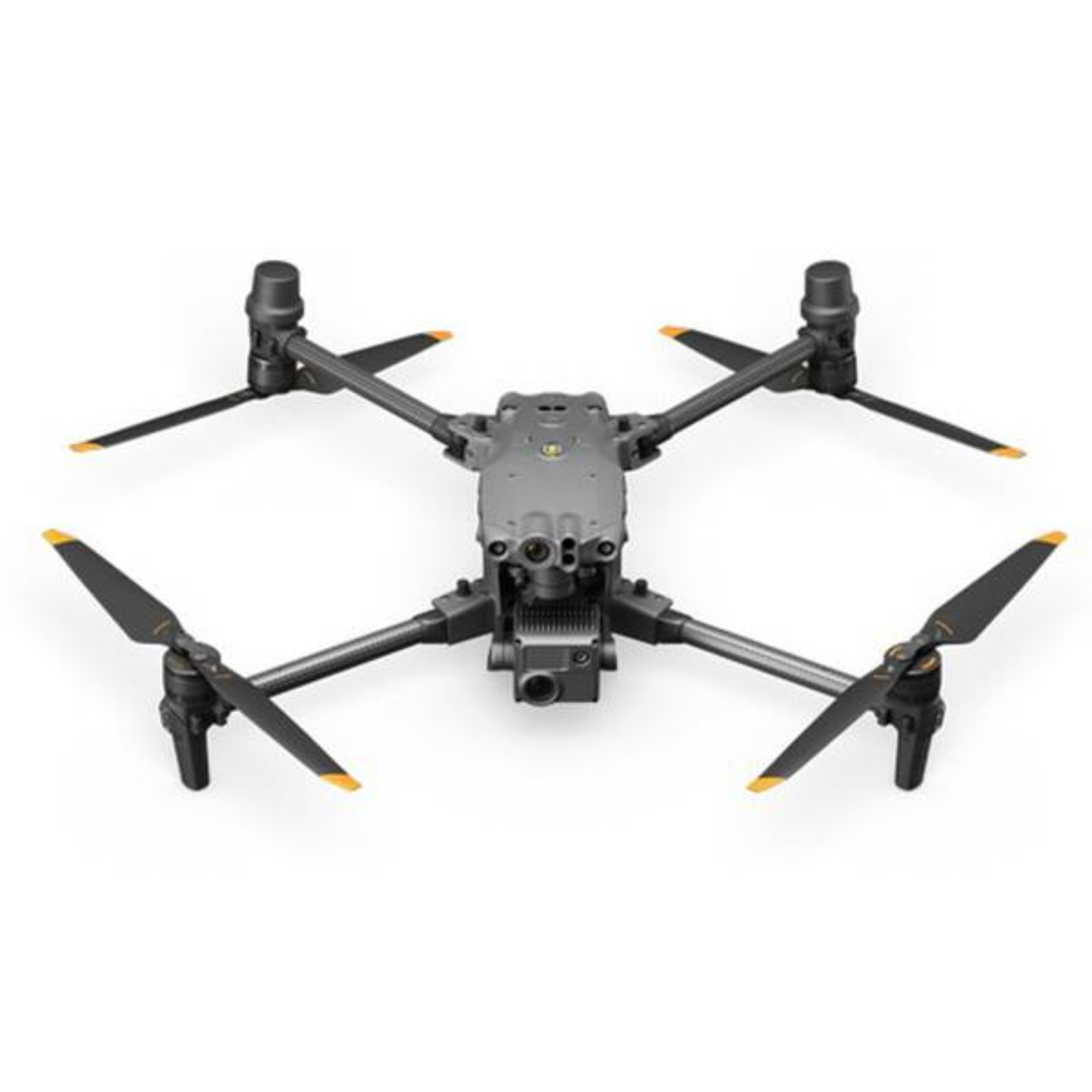

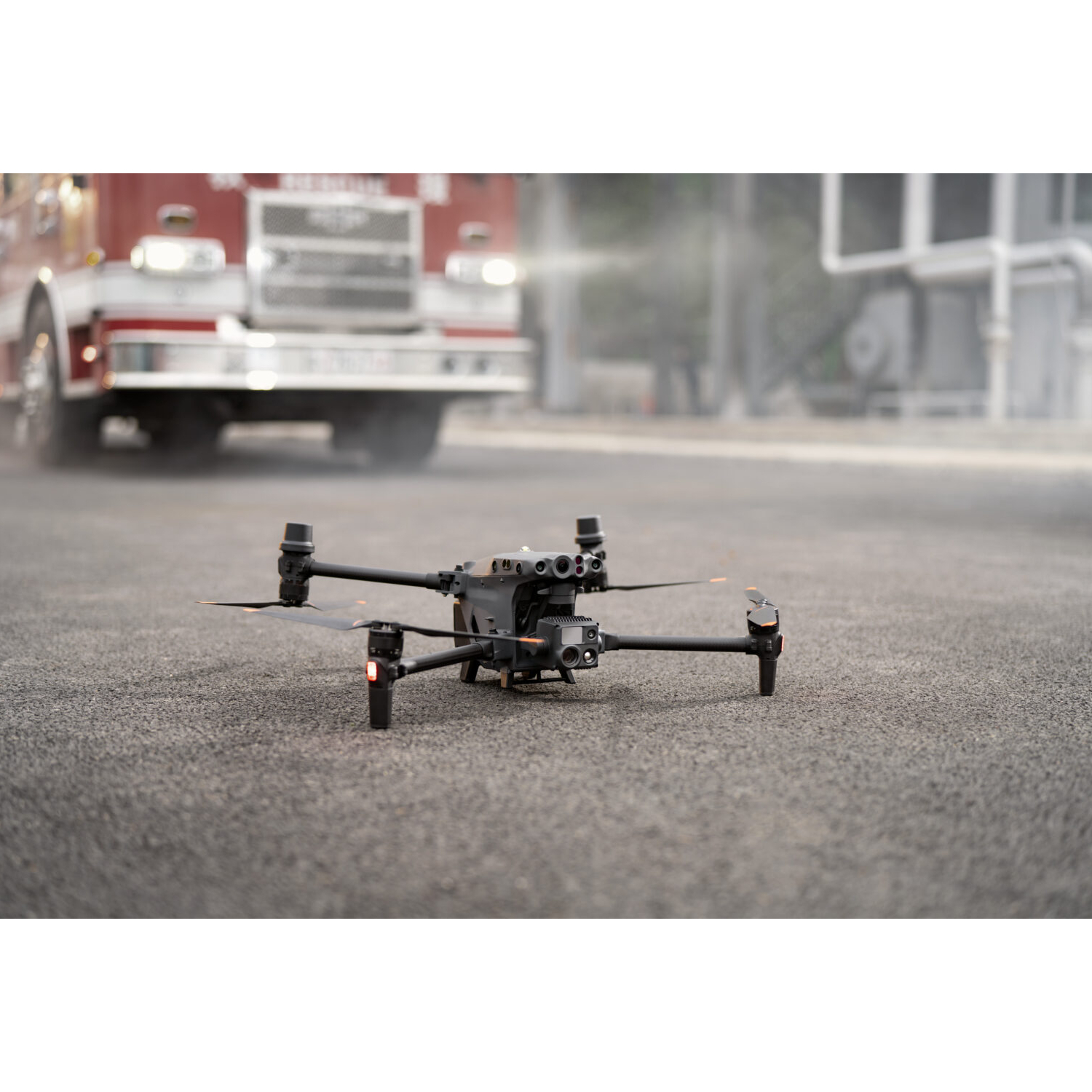

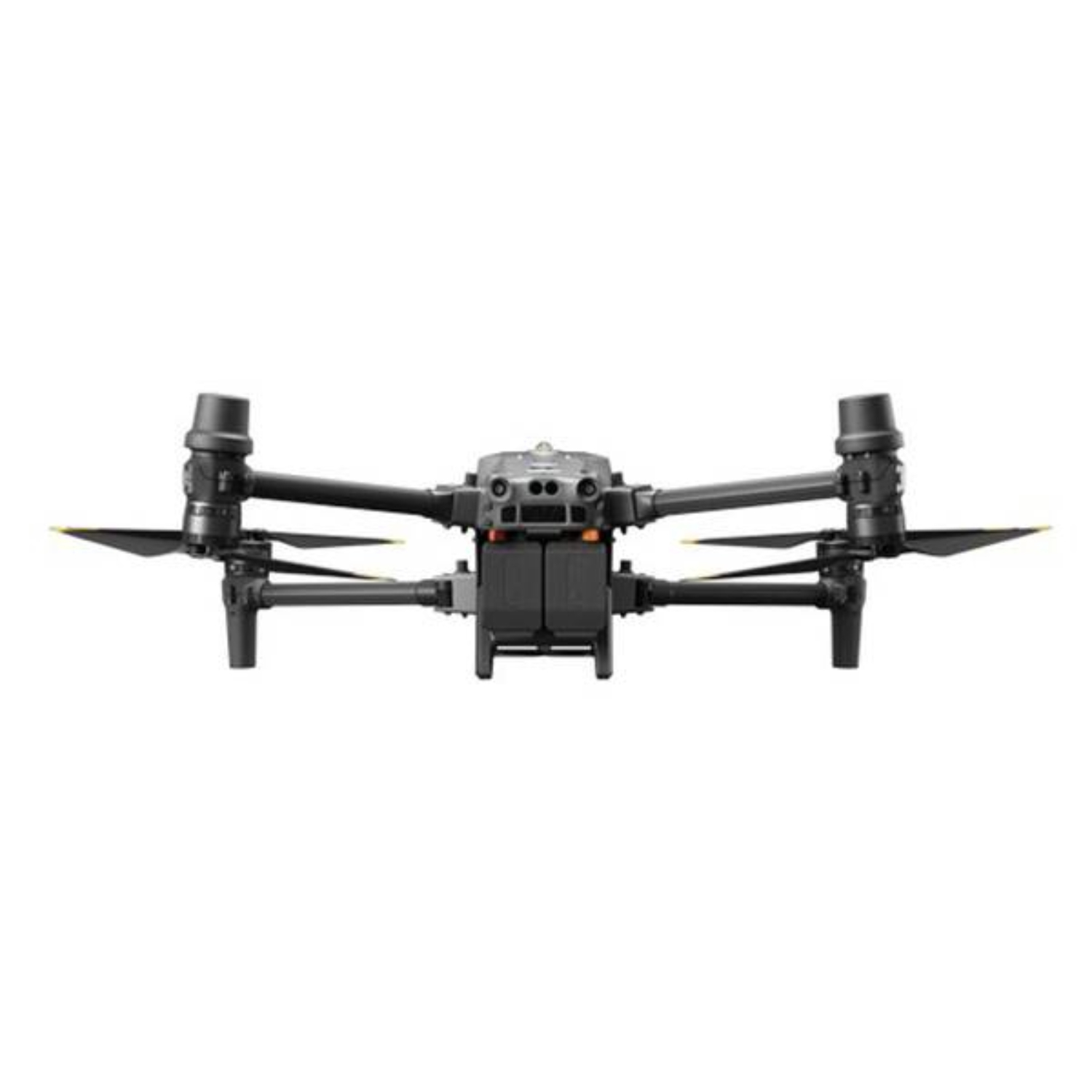

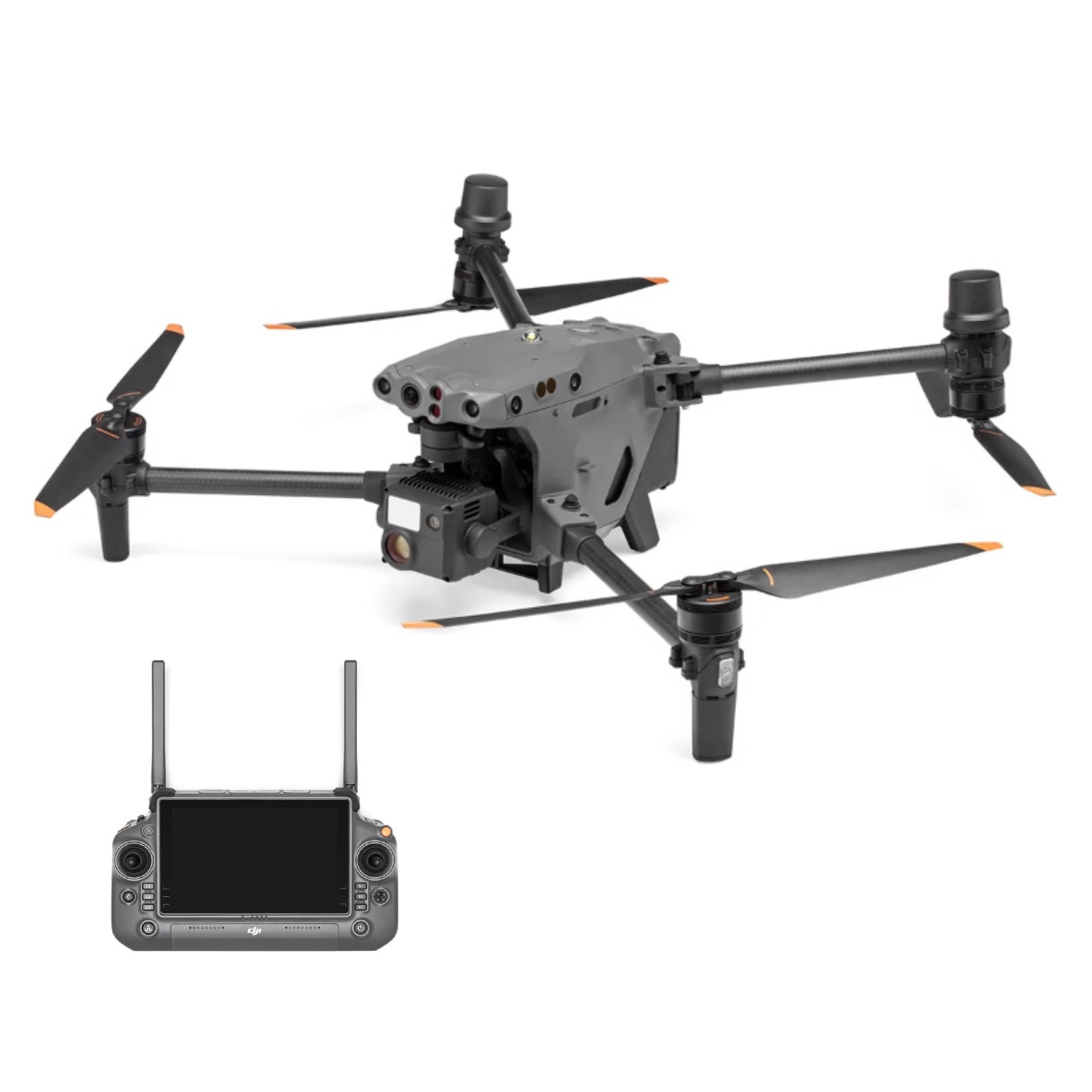

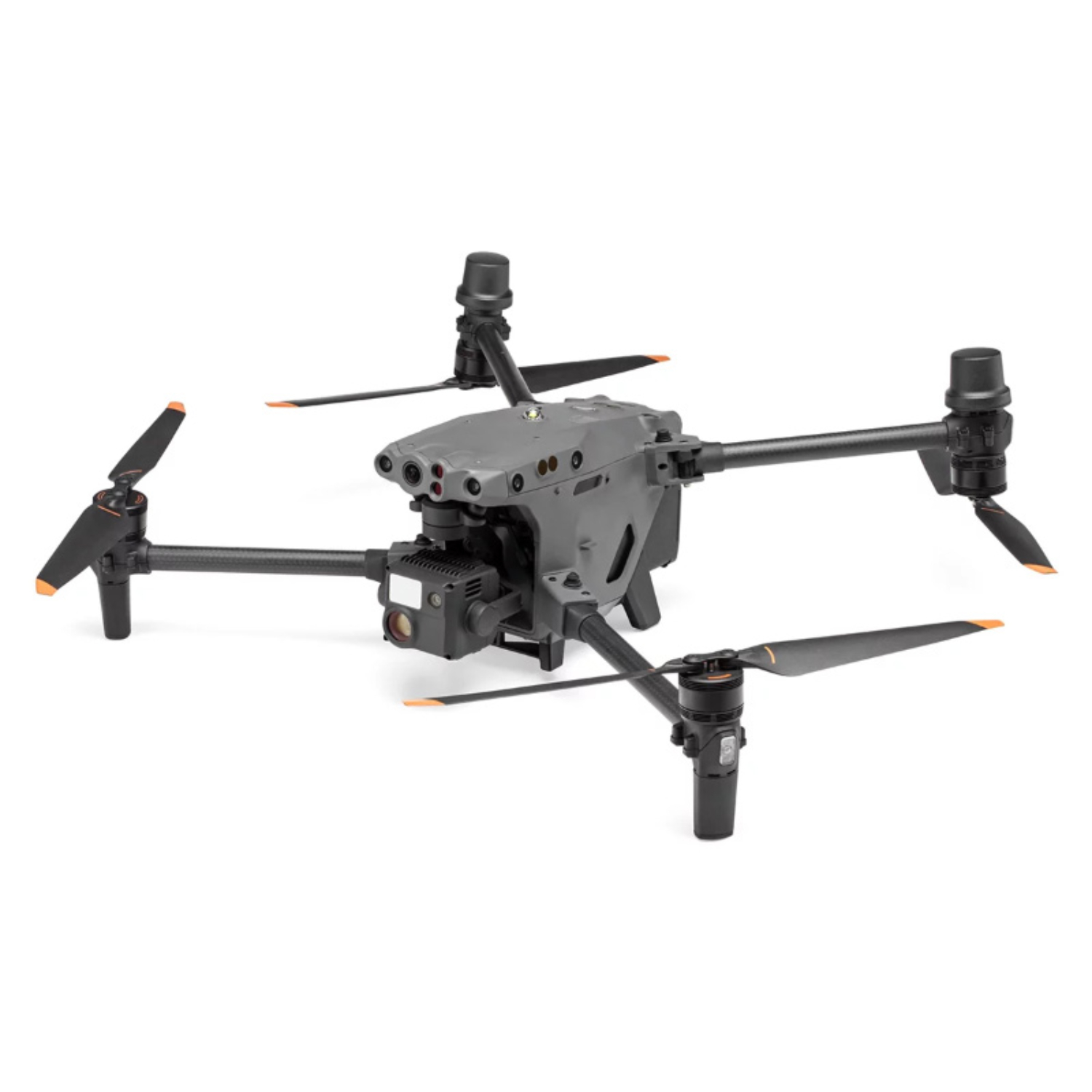

DJI Matrice 30 — компактный, мощный и умный дрон для решения промышленных задач.

• Оборудован широкоугольной камерой, камерой с зумом, а также лазерным дальномером.

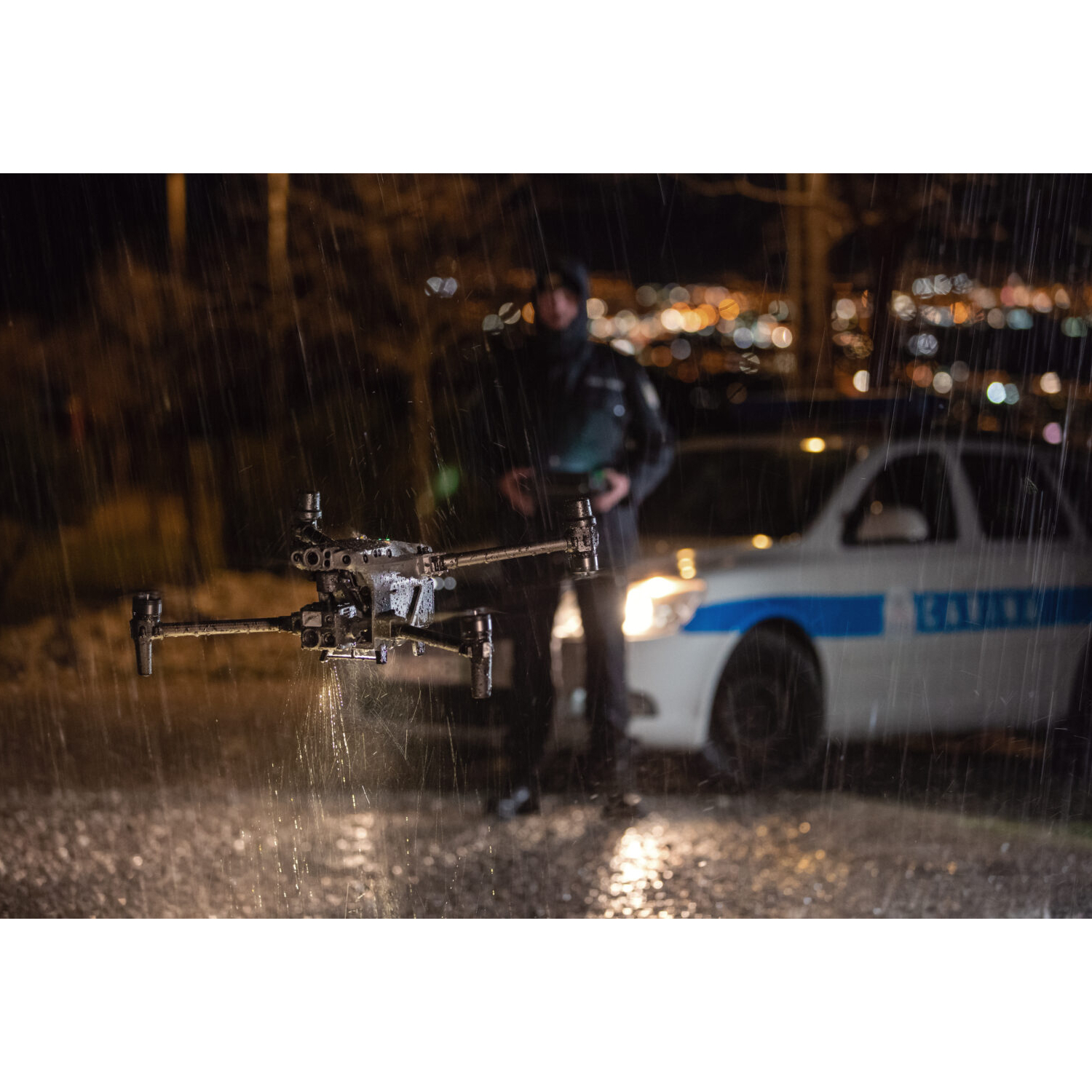

• Степень защиты от проникновения IP55 — корпус дрона является пылезащищённым, выдерживает воздействие струи воды.
• Температурный диапазон работы: -20°...+50° C
• Лёгкий и портативный.
• Имеется возможность дистанционного управления.
• Совместимость с FlightHub 2.
• Поддержка удалённого развертывания с помощью DJI Dock.

Отличные полётные характеристики

Баланс между производительностью и портативностью обеспечивает высокую операционную эффективность.

• Полётное время: до 41 минуты.
• Сопротивление ветру: до 15 м/с.
• Максимальная высота: 7000 м.
• Максимальная скорость: 23 м/с.
• Надёжный и безопасный

DJI Matrice 30 оборудован инфракрасными датчиками «Time-of-Flight» и парами визуальных датчиков по каждому из шести бортов дрона. О любых пролетающих в радиусе 20 км воздушных суднах вы будете своевременно предупреждены встроенным приёмником АЗН-В (ADS-B).

В случае, если какие-то визуальные датчики выйдут из строя, ToF-датчики и оставшиеся исправные визуальные датчики будут способны выполнять задачу по детекции препятствий.

Дальность обнаружения препятствий:

• Снизу, сверху, сзади, слева, справа: 33 м
• Спереди: 30 м

Избыточность и резервные системы

Встроенная продвинутая система избыточности дрона позволит выполнить критически важные задачи, даже если ситуация вышла из-под контроля.

Дублированы следующие узлы:

• Модуль IMU
• Барометр
• RTK антенны и GNSS модуль
• Компас
• Система передачи данных между полётным контроллером и регулятором оборотов (SPI + UART)
• Питание (используются два аккумулятора)

M30 оборудован системой с четырьмя антеннами, каждая из которых в одиночку способна обеспечивать квадрокоптеру необходимую связь. Задействуются две частоты передачи, 2,4 и 5,8 ГГц, и в случае, когда одна из этих частот становится недоступной из-за высокого уровня помех, дрон автоматически переключается на вторую.

При повреждении одного пропеллера или выхода из строя одного мотора, DJI Matrice 30 способен совершить аварийную посадку с тремя исправными моторами / пропеллерами. При этом основные управляющие действия (подъём, спуск, горизонтальные перемещения) будут доступны. Таким образом оператор сможет направить квадрокоптер в сторону от людей и зданий.

Улучшенная трансляция

Четыре встроенные антенны поддерживают технологию OcuSync 3 Enterprise, которая предоставляет трёхканальную передачу видео в 1080p, а также возможность плавного переключения между входными сигналами даже в сложных условиях.

Запечатлеть всё

Matrice M30 оборудован широкоугольной камерой, камерой с зумом и лазерным дальномером, что предоставляет широкие возможности по получению необходимых данных.

Широкоугольная

• Эквивалентное фокальное расстояние: 24 мм, DFOV: 84°
• Матрица: 12 МП 1/2-дюймовая CMOS
• Разрешение видео: 4К 30 кадров в секунду

Камера с зумом

• Матрица: 48 МП 1/2-дюймовая CMOS
• Оптический зум: 5х-16х
• Максимальный гибридный зум: 200х
• Разрешение фото: 8К
• Разрешение видео: 4К 30 кадров в секунду

Лазерный дальномер

• Расстояние: 3 - 2000 м
• Точность: ± (0,2 м + расстояние × 0,15%)

Превосходное качество изображения

Ночной полёт. FPV-камера, оптимизированная для работы в условиях недостаточной освещенности, позволяет четко видеть землю и линию горизонта даже ночью, поэтому вы можете летать безопасно и уверенно.

Умное фото при недостаточной освещённости. Вы сможете снимать яркие и чёткие изображения в условиях недостаточного освещения благодаря функции Smart Low-Light Photo.

Съёмка в видимом спектре. Обеспечит вас возможностью осмотреть объект сверху.

Лазерный дальномер. Отметьте объект в поле зрения, и усовершенствованные алгоритмы слияния данных с датчиков немедленно сообщат его координаты.

Революционное управление полётом

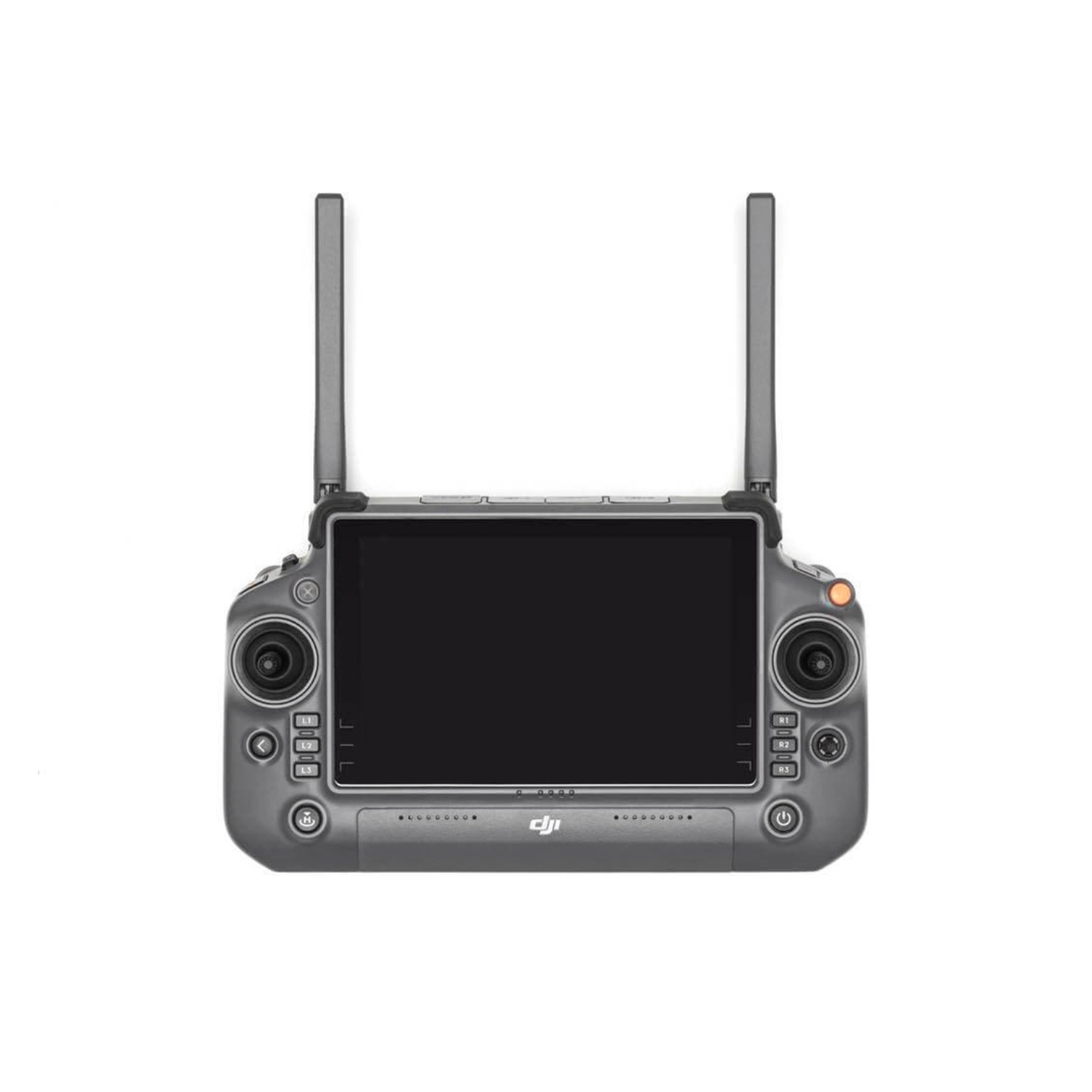

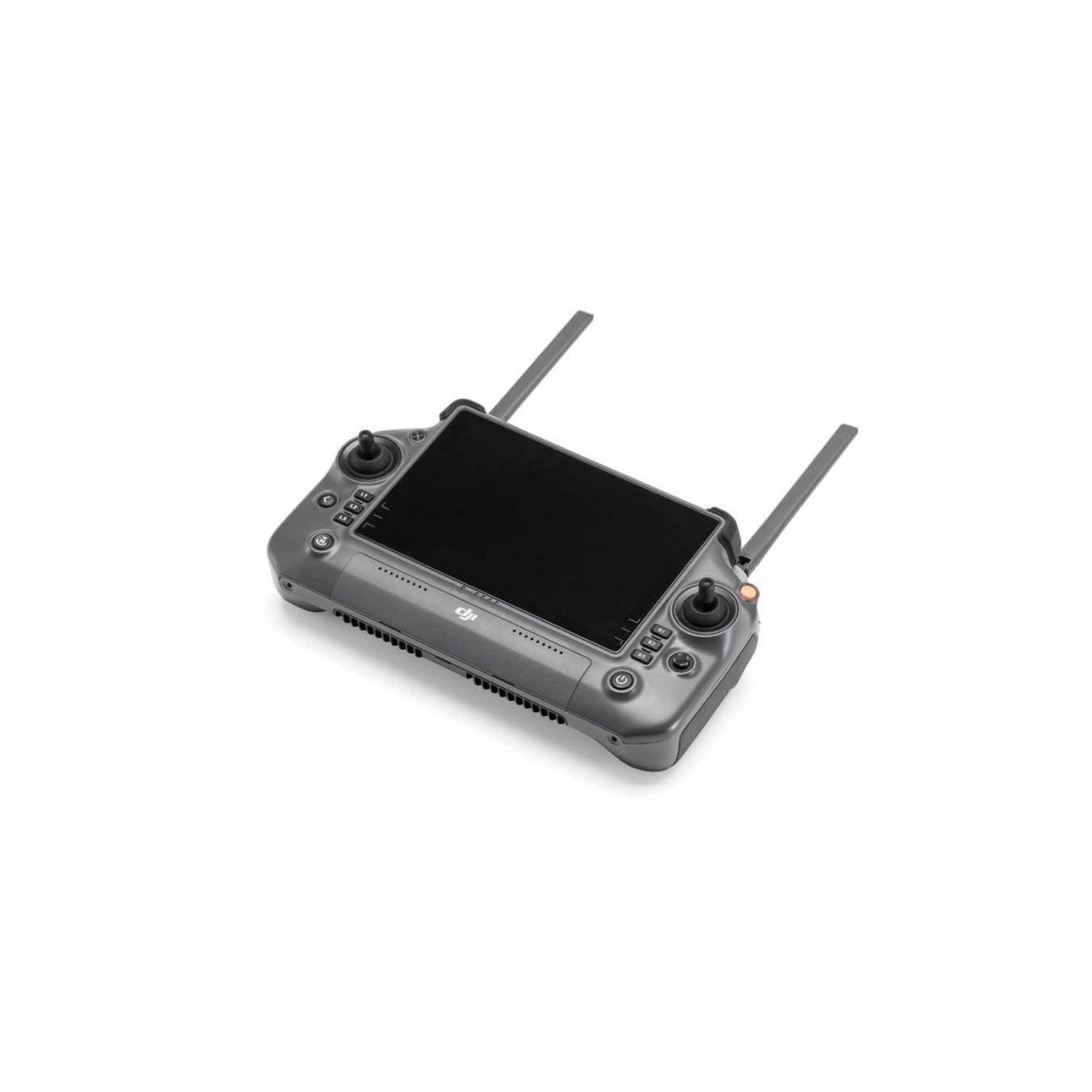

Новый 7-дюймовый пульт управления DJI RC Plus с режимом двойного управления сделан специально для промышленных пилотов.

Имеет степень защиты IP54, т.е. защищён от пыли и брызг воды. Способен работать в диапазоне температур от -20 до +50°С.

Пульт оборудован четырьмя антеннами, что обеспечивает большую площадь покрытия и более стабильные видеопоток. Питается от внутренних и внешнего аккумулятора, что увеличивает время работы до 6 часов и позволяет заменять севшие элементы "на горячую", не прерывая работу.

Новое приложение DJI Pilot 2

Обновлённый интерфейс призван улучшить эффективность и безопасность полётов.

Пересмотрен пользовательский интерфейс. Управление дроном и полезной нагрузкой теперь доступно по одному касанию экрана. Реализовано более понятное и удобное отображение деталей полёта и навигационных данных.

Эргономичный дизайн. Приложение идеально работает с пультом DJI RC Plus. Удобно расположенные настраиваемые кнопки открывают возможности для быстрого выполнения операций, таких как корректировка камеры или установка ключевых точек (PinPoints).

Предполётный чек-лист. Контрольный список поможет вам проверить настройки параметров и состояние дрона, чтобы вы могли уверенно взлетать.

Навигационная информация. Оптимизированный интерфейс отображает точку взлёта, контрольные точки (PinPoints), а также препятствия и помехи поблизости.

Продвинутый интеллект

Планирование маршрута и менеджмент. Полётные маршруты и миссии, спланированные во FlightHub 2 легко синхронизируются с Pilot 2. Данные о работе могут быть автоматически загружены в FlightHub 2 Media Files для унифицированного управления и анализа.

Умное обследование. Обновление до Live Mission Recording предоставляет оптимизированный пользовательский интерфейс, удобную запись задач и маркировку целевых точек, что позволяет сэкономить 90% операций. Угол наклона подвеса и настройки фотосъёмки можно регулировать между точками маршрута, что повышает эффективность выполнения задания.

DJI FlightHub 2

Исследование местности, где будет выполняться задание. Приложение предлагает базовую 2,5D карту для быстрого изучения местности, синхронизацию панорамы одним касанием для быстрого обзора местности и облачную карту для быстрого картирования в RGB или инфракрасном диапазоне.

Видеопоток выполнения задания в режиме реального времени. В DJI FlightHub 2 реализована возможность подключения одновременно нескольких пользователей к одному или нескольким дронам, что позволяет держать команду в курсе того, как протекает процесс выполнения задачи.

Аннотации. Выделите объекты или области, представляющие интерес, для эффективного управления миссией и распределения ресурсов. Аннотации видны наземным командам, пилотам или любому члену команды для своевременного согласования проекта и распределения задач.

Характеристики:

Дрон

• Размеры (в разложенном состоянии без пропеллеров): 470×585×215 мм (Д×Ш×В)

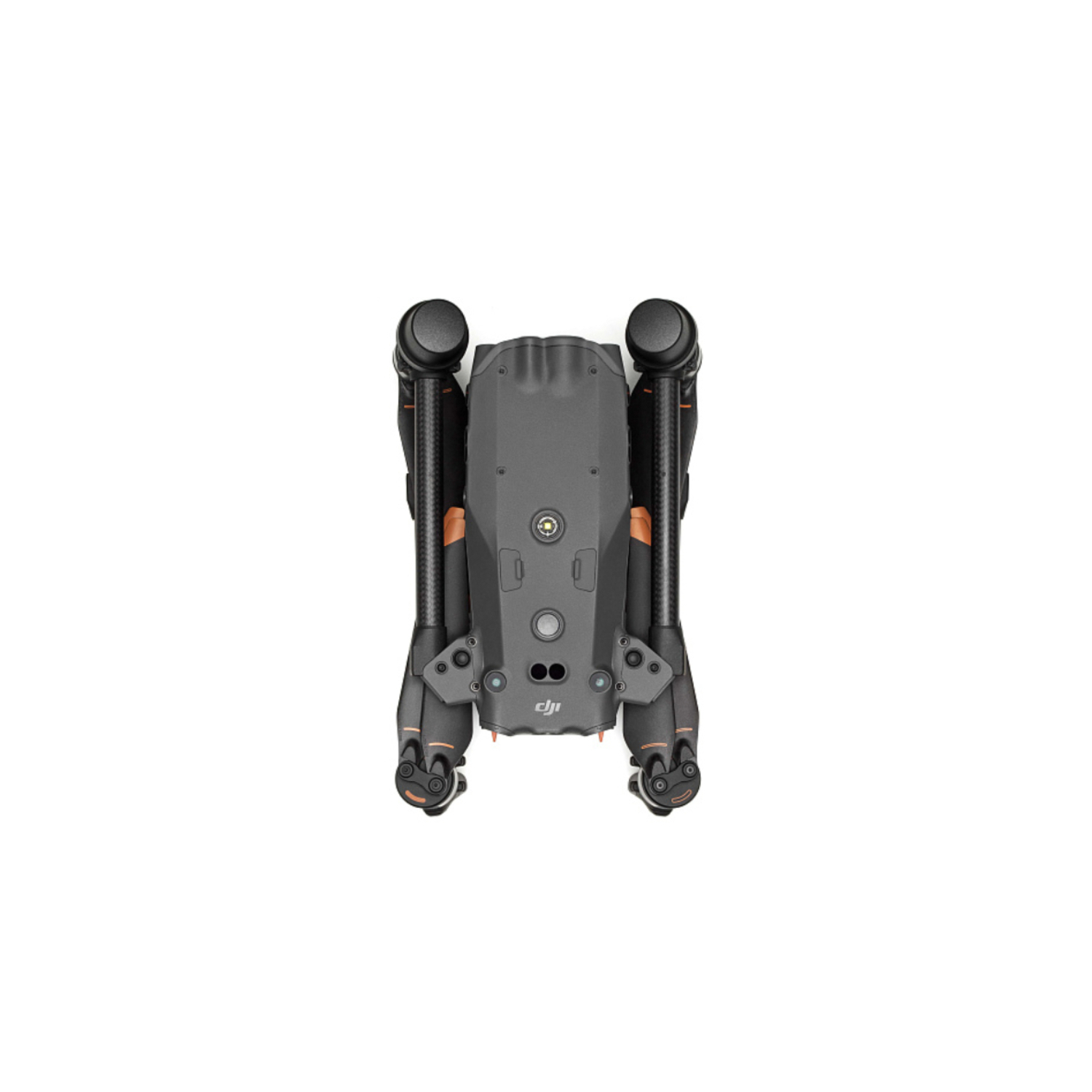

• Размеры (в сложенном состоянии): 365×215×195 мм (Д×Ш×В)
• Размер по диагонали: 668 мм
• Вес (включая 2 батареи): 3770 ± 10 грамм
• Макс. взлетная масса: 4000 грамм
• Рабочая частота: 2.4000-2.4835 ГГц
• Мощность передатчика (EIRP): 2.4 ГГц: <33 dBm (FCC); 7lt;20 dBm (CE/SRRC/MIC)
• Точность парения (в безветренную погоду или при слабом ветре): По вертикали: ±0.1 м (с подключением визуальной системы); ±0.5 м (в режиме N-mode с GPS); ±0.1 м (RTK); По горизонтали: ±0.3 м (с подключением визуальной системы); ±1.5 м (в режиме N-mode с GPS); ±0.1 м (RTK)
• Точность позиционирования RTK (с подключением фиксированной RTK): 1 см+1 ppm (по горизонтали); 1.5 см+1 ppm (по вертикали)
• Макс. угловая скорость: Тангаж: 150°/сек.; Рыскание: 100°/сек.
• Макс. угол наклона: 35° (в режиме N-mode и подключенной фронтальной визуальной системе: 25°)
• Макс. скорость подъема/снижения: 6 м/сек, 5 м/сек
• Макс. скорость снижения с наклоном: 7 м/сек
• Макс. скорость по горизонтали: 23 м/сек
• Макс. потолок над уровнем моря (без другой полезной нагрузки): 5,000 м (с пропеллерами 1671) 7,000 м (с пропеллерами 1676)
• Макс. допустимая скорость ветра: 15 м/сек 12 м/сек во время взлета и посадки
• Макс. время парения: 36 мин
• Макс. полетное время: 41 мин
• Модель двигателя: 3511
• Модель пропеллеров: 1671 высотные 1676 (не входят в комплект)
• Класс защиты: IP55
• Системы навигации: GPS+Galileo+BeiDou+GLONASS
• (поддержка GLONASS только при подключенном модуле RTK)
• Диапазон рабочих температур: От -20° до 50°C

Подвес

• Диапазон угловых вибраций: ±0.01°
• Управляемый диапазон: Панорамирование: ±90°; Наклон: от -120° до +45°
• Механический диапазон: Панорамирование: ±105°; Наклон: От -135° до +60°; Поворот: ±45°

Камера с зум-объективом

• Матрица: 1/2" CMOS, эффективные пиксели: 48M
• Объектив: Фокусное расстояние: 21-75 мм (ЭФР: 113-405 мм); Диафрагма: f/2.8-f/4.2; Фокус: от 5 м до ∞

Широкоформатная камера

• Матрица: 1/2" CMOS, эффективные пиксели: 12M
• Объектив: DFOV: 84° Фокусное расстояние: 4.5 мм (ЭФР: 24 мм); Диафрагма: f/2.8; Фокус: от 1 м до ∞

FPV-камера

• Разрешение: 1920×1080
• DFOV: 161°
• Частота кадров: 30 fps

Лазер

• Длина волны: 905 nm
• Макс. мощность лазера: 3.5 mW
• Длина одиночного импульса: 6 ns
• Точность измерения: ± (0.2 м + D×0.15%); D - расстояние до вертикальной поверхности
• Диапазон измерения: 3-1,200 м; (0.5×12 м вертикальная поверхность с коэффициентом отражения 20%)

Визуальные системы

• Диапазон обнаружения препятствий: Впереди: 0.6-38 м Вверху/Внизу/Сзади/Сбоку: 0.5-33 м
• FOV    65° (H), 50° (V)
• Окружающие условия: Поверхности с четким рельефом и нормальным освещением (> 15 lux)

Системы инфракрасного обнаружения

• Диапазон обнаружения препятствий: От 0.1 до 10 м
• FOV: 30°
• Окружающие условия: Большие, рассеянные и отражающие препятствия (коэффициент отражения >10%)

Интеллектуальная полетная батарея TB30

• Емкость: 5880 мАч
• Напряжение6 26.1 В
• Тип батареи: LiPo 6S
• Энергопотребление: 131.6 Втч
• Нетто: около 685 грамм
• Диапазон рабочих температур: От -20° до 50°C
• Температура хранения: От 20° до 30°C
• Температура зарядки: От -20° до 40°C; (При температуре ниже 10°C, автоматически включается
• система самообогрева. Зарядка при низкой температуре может сократить срок эксплуатации батареи)
• Химическая система: LiNiMnCoO2

Вспомогательная подсветка

• Эффективное расстояние освещения: 5 м
• Тип освещения: 60 Гц, постоянное освещение

Пульт дистанционного управления

• Дисплей: Сенсорный ЖК-дисплей 7.02 дюйма, разрешение 1920×1200 пкс,уровень яркости 1200 кд/м2
• Внутренняя батарея: Тип: Li-ion (6500 мАч при 7.2 В)
• Тип зарядки: Поддерживается станция зарядки или зарядное USB-C устройство макс. мощностью 65Вт (мак. напряжение 20В)
• Время зарядки: 2 часа
• Химическая система: LiNiCoAIO2
• Внешняя батарея (интеллектуальная батарея WB37)    Емкость: 4920 мАч
• Напряжение: 7.6 В
• Тип батареи: Li-ion
• Энергопотребление: 37.39 Втч
• Химическая система: LiCoO2
• Время работы: Внутренняя батарея: около 3 часов 18 мин;
• Внутренняя батарея + внешняя батарея: около 6 часов
• Класс защиты: IP54
• Системы навигации: GPS+Galileo+BeiDou
• Диапазон рабочих температур: От -20° до 50°C

O3 Enterprise

• Рабочая частота: 2.4000-2.4835 ГГц
• Макс. расстояние передачи (без препятствий и помех): 2.4000-2.4835 ГГц: 15 км (FCC); 8 км (CE/SRRC/MIC)
• Макс. расстояние передачи (с препятствиями): Сильные помехи (городская застройка, ограниченная видимость, много посторонних сигналов): 1.5-3 км (FCC/CE/SRRC/MIC)
• Средние помехи (пригороды, достаточная видимость, несколько посторонних сигналов): 3-9 км (FCC); 3-6 км (CE/SRRC/ MIC)
• Слабые помехи (открытое пространство, хорошая видимость, мало посторонних сигналов): 9-15 км (FCC); 6-8 км (CE/ SRRC/MIC)
• Мощность передатчика (EIRP): 2.4 ГГц: <33 dBm (FCC); <20 dBm (CE/ SRRC/MIC)

Wi-Fi

• Протокол: Wi-Fi 6
• Рабочая частота: 2.4000-2.4835 ГГц
• Мощность передатчика (EIRP): 2.4 ГГц: <26 dBm (FCC); <20 dBm (CE/ SRRC/MIC)

Bluetooth

• Протокол: Bluetooth 5.1
• Рабочая частота: 2.4000-2.4835 ГГц
• Мощность передатчика (EIRP): <10 dBm

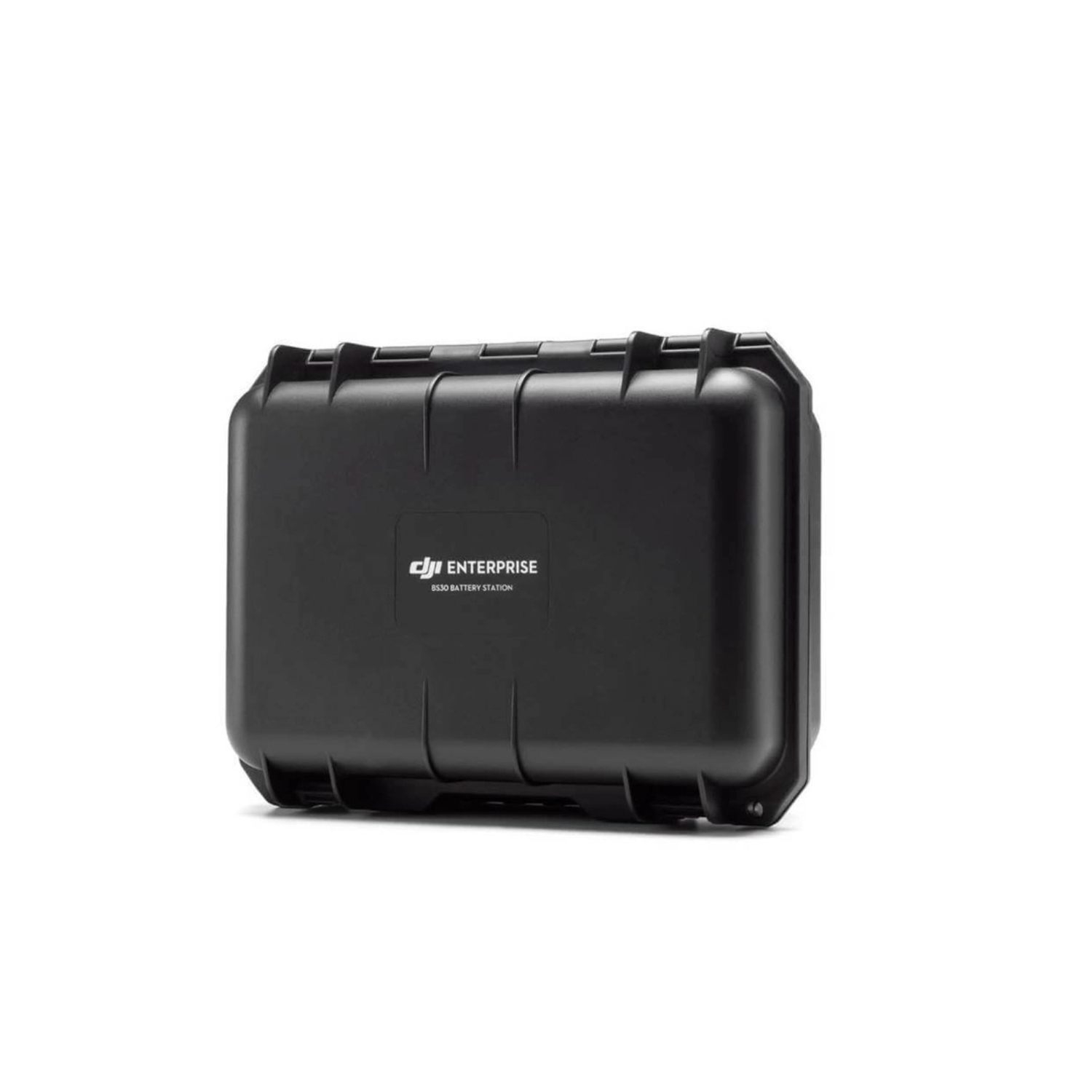

Интеллектуальная зарядная станция BS30

• Размеры    353×267×148 мм
• Вес-нетто: 3.95 кг
• Тип совместимой батареи:  Интеллектуальная полетная батарея TB30
• Интеллектуальная батарея WB37
• Вход: 100-240 VAC, 50/60 Гц
• Выход: Порт батареи TB30: 26.1 В, 8.9 A
• (поддержка до 2 подключений одновременно)
• Интеллектуальная батарея WB37: 8.7 В, 6 A
• Мощность на выходе: 525 Вт
• Порт USB-C: Макс. мощность на выходе 65 Вт
• Порт USB-A: Макс. мощность на выходе 10 Вт (5 В, 2 A)
• Энергопотребление (без зарядки батареи): < 8 Вт
• Энергопотребление (при нагреве батареи): около 30 Вт
• Диапазон рабочих температур: От -20° до 40°C
• Класс защиты:    IP55 (при правильно закрытой заглушке)
• Время зарядки: Около 30 мин (зарядка 2 батарей TB30 от уровня 20%-90%)
• Около 50 мин (зарядка 2 батарей TB30 от уровня 0%-100%)
• Защитные функции: Защита от обратного потока
• Защита от короткого замыкания
• Защита от повышенного напряжения
• Защита от тока слишком высокой мощности
• Защита от температур

Использование карты памяти microSD

• Установлены карта памяти microSD объемом 32 Гбайта.
• При поставке дрона в слот для карты памяти microSD
• Дрон поддерживает карты памяти microSD: объемом до 128 Гбайт
• Рекомендуются следующие карты памяти microSD: Lexar 667x U3 A2 Class10 32 Гбайта/64 Гбайта/128 Гбайт Lexar 1066x U3 A2 V30 32 Гбайта/64 Гбайта/128 Гбайт SanDisk Extreme PRO U3 A2 V30 32 Гбайта/64 Гбайта/128 Гбайт SanDisk Extreme U3 A2 V30 32 Гбайта/64 Гбайта/128 Гбайт

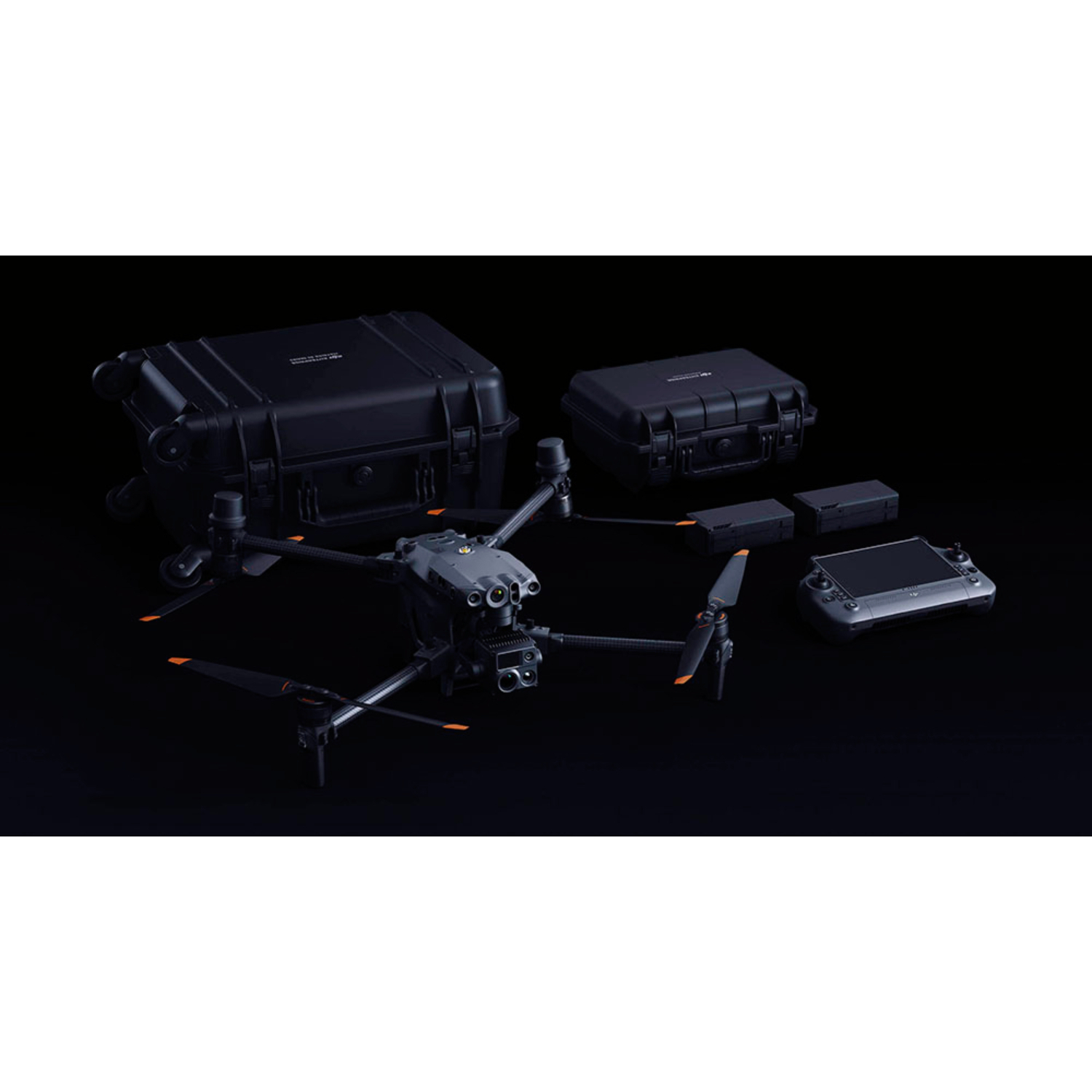

Комплектация:

• Квадрокоптер DJI Matrice 30  × 1
• Пульт дистанционного управления DJI RC Plus × 1
• Комплект 1671 пропеллер (CW) × 1
• Комплект 1671 пропеллер (CCW) × 1
• Кабель USB-C × 1
• Кабель USB-C - USB-C × 1

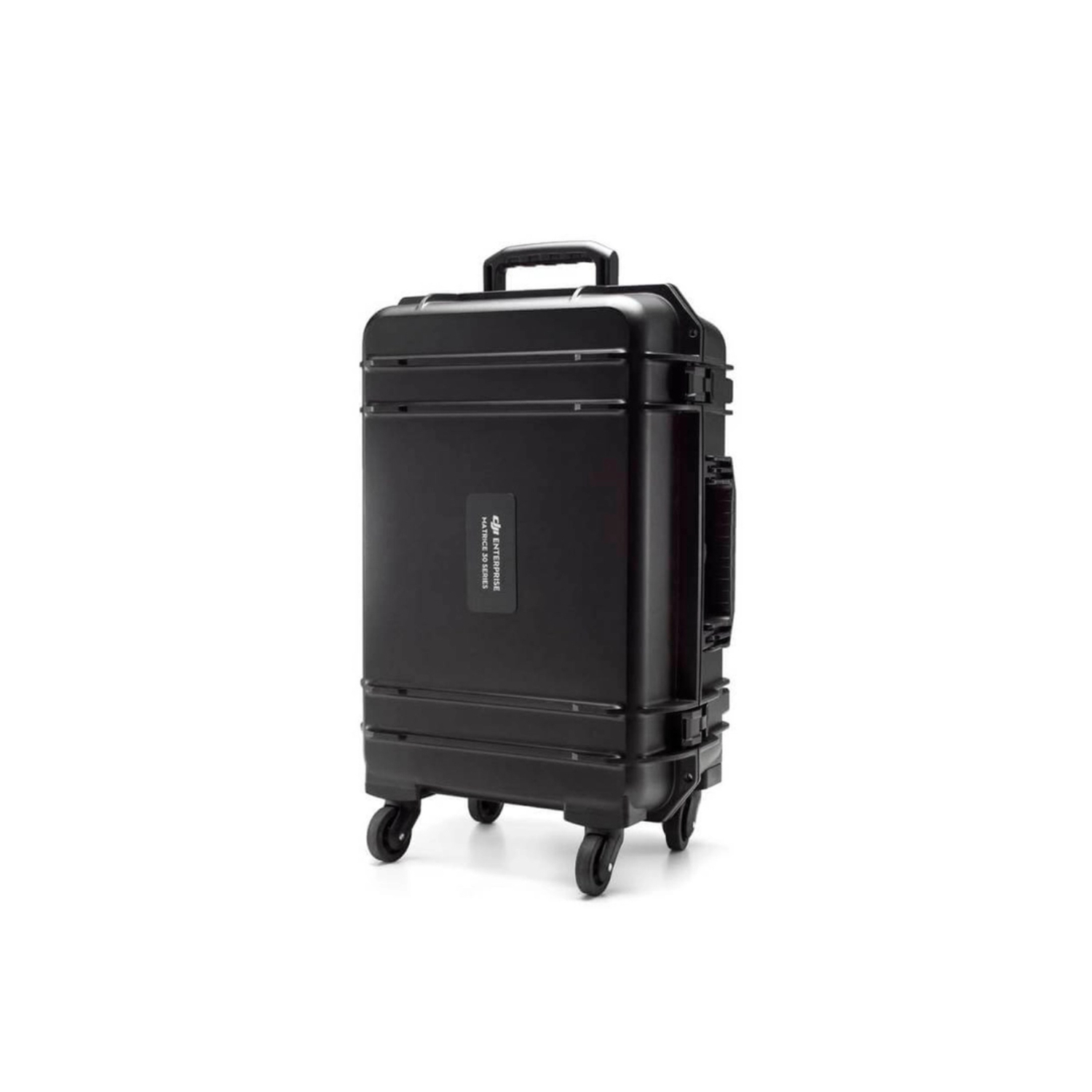

• Чехол для переноски × 1
• Винты и инструменты × 1
• Аккумуляторная станция BS30 × 1
