Радиоуправляемый квадрокоптер DJI P4 Multispectral - 6958265197963ID: 313151

Интеллектуальные технологии для контроля растений

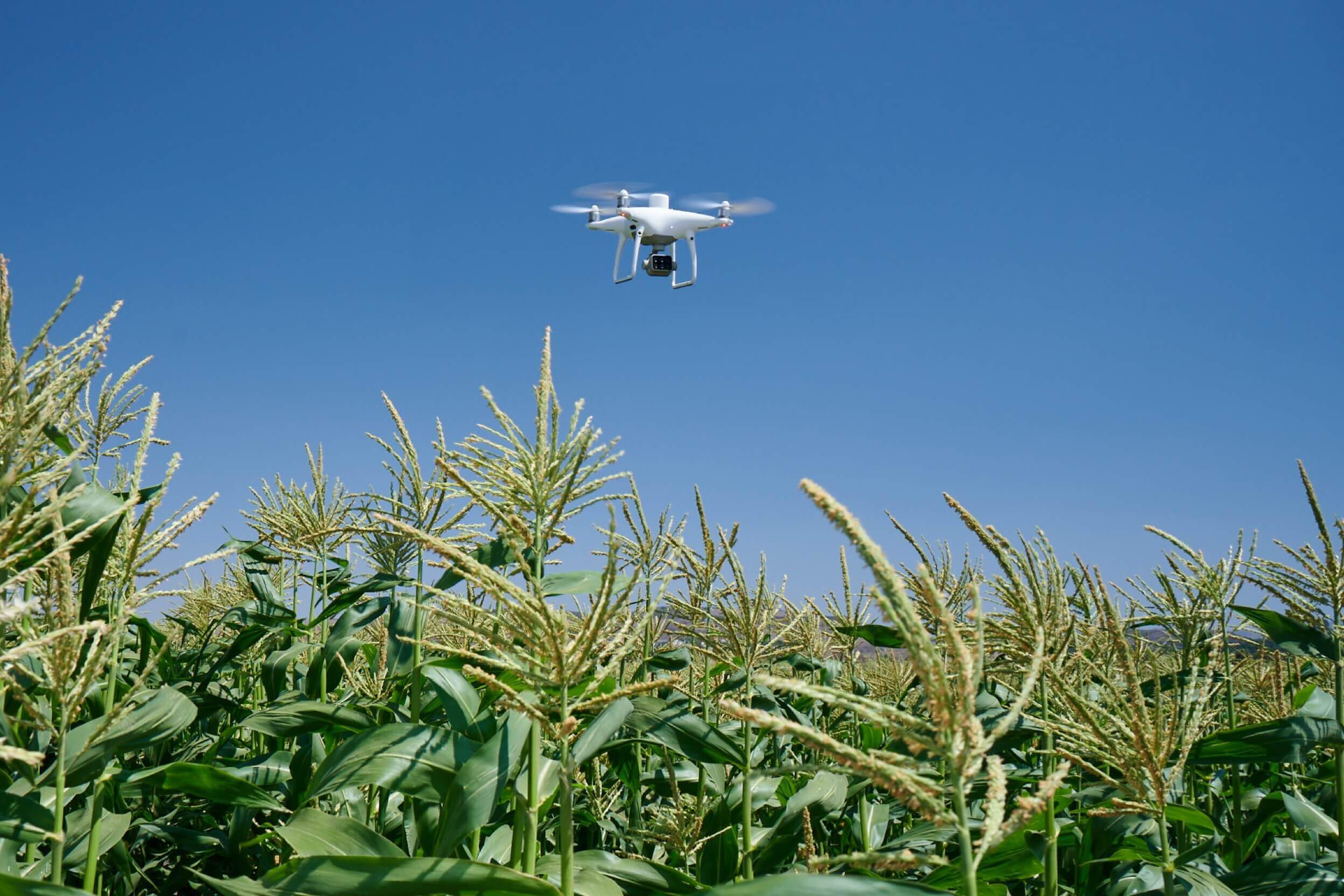

Производите сбор данных о растениях при помощи P4 Multispectral – высокоточного дрона с безупречно интегрированной мультиспектральной системой обработки изображений, разработанного для сельскохозяйственных операций и мониторинга окружающей среды.

Точные сельскохозяйственные данные

Мгновенное получение информации о здоровье растений

P4 Multispectral выводит процесс сбора данных о здоровье растений на новый уровень и способствует улучшению организации работы. Компания DJI сделала эту платформу такой же мощной, как дроны серии Phantom 4. Устройство отличают способность обнаружения препятствий в 5 направлениях, макс. полетное время, составляющее 27 минут, и дальность передачи сигнала до 7 км[1] с помощью системы OcuSync.

Расширение возможностей обзора

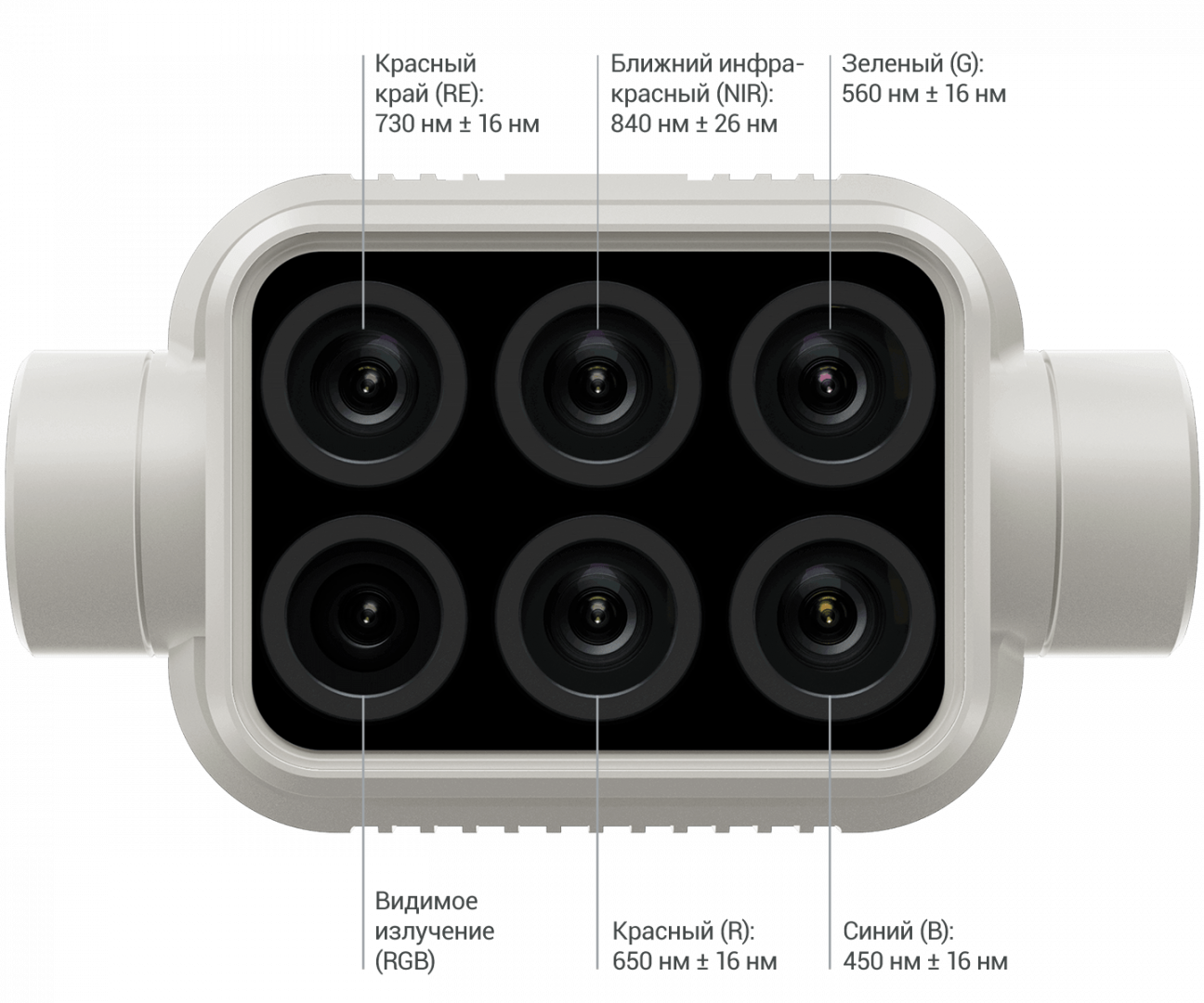

Сбор изображений в сфере сельского хозяйства теперь стал проще и эффективнее благодаря встроенной системе, которая способна фиксировать комплексные данные без дополнительных настроек. Информация поступает на камеру RGB и 5 мультиспектральных камер со следующими каналами: синий, зеленый, красный, красный край и ближний инфракрасный. Все камеры оснащены общим затвором с разрешением 2 Мп и расположены на 3-осевом стабилизаторе.

Ключевые данные в вашем распоряжении

Специалистам в области сельского хозяйства может быть недостаточно обычной аэросъемки. Переключение между предварительным нормализованным относительным индексом растительности (NDVI) и моделью RGB (видимое излучение) помогает незамедлительно выявить проблемы и быстро принять решения по их устранению.

Встроенный датчик солнечного света для точных результатов

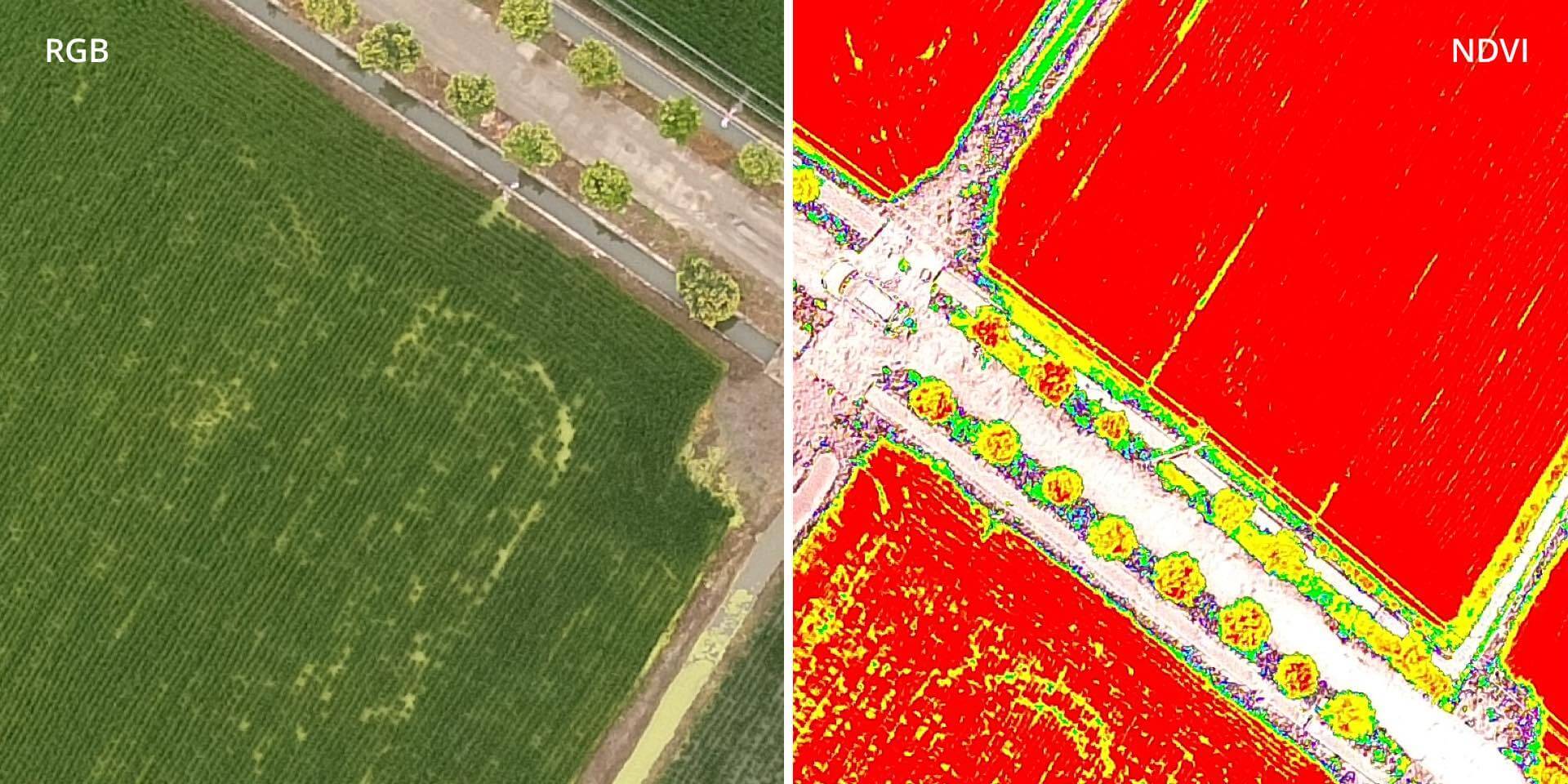

Трансляция RGB и NDVI

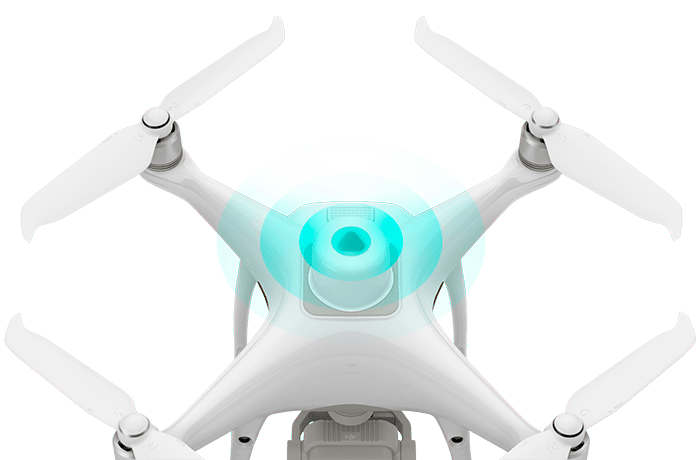

Встроенный спектральный датчик солнечного света в верхней части дрона определяет интенсивность солнечного излучения, что максимально увеличивает точность и стабильность получения данных в разное время суток. При совмещении с данными последующей обработки эта информация помогает получать наиболее точные результаты NDVI.

Сантиметровая точность

Получайте безупречные данные позиционирования в режиме реального времени благодаря изображениям с шести камер и системе TimeSync от DJI, которая обеспечивает измерения с точностью до сантиметра. Система TimeSync непрерывно синхронизирует работу полетного контроллера, камер RGB и NB и модуля RTK. Это обеспечивает использование наиболее точных метаданных и позиционирование в центре CMOS. Все камеры подвергаются тщательной калибровке с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

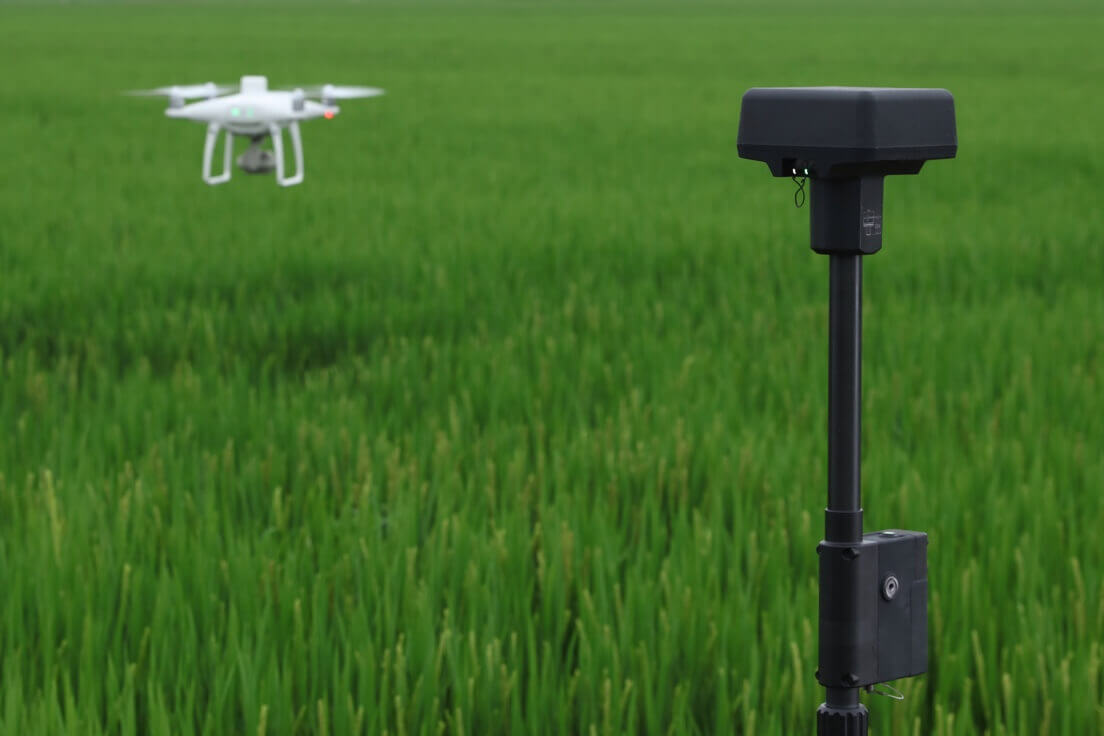

Совместимость с мобильной станцией D-RTK 2 и NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет[2]) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Эффективное решение сельскохозяйственных задач

Планирование полетов

Создание маршрутов полетов, автоматизация задач и управление полетными данными – все это возможно благодаря GS Pro, ведущему приложению по планированию полетов для iOS.

Получение данных

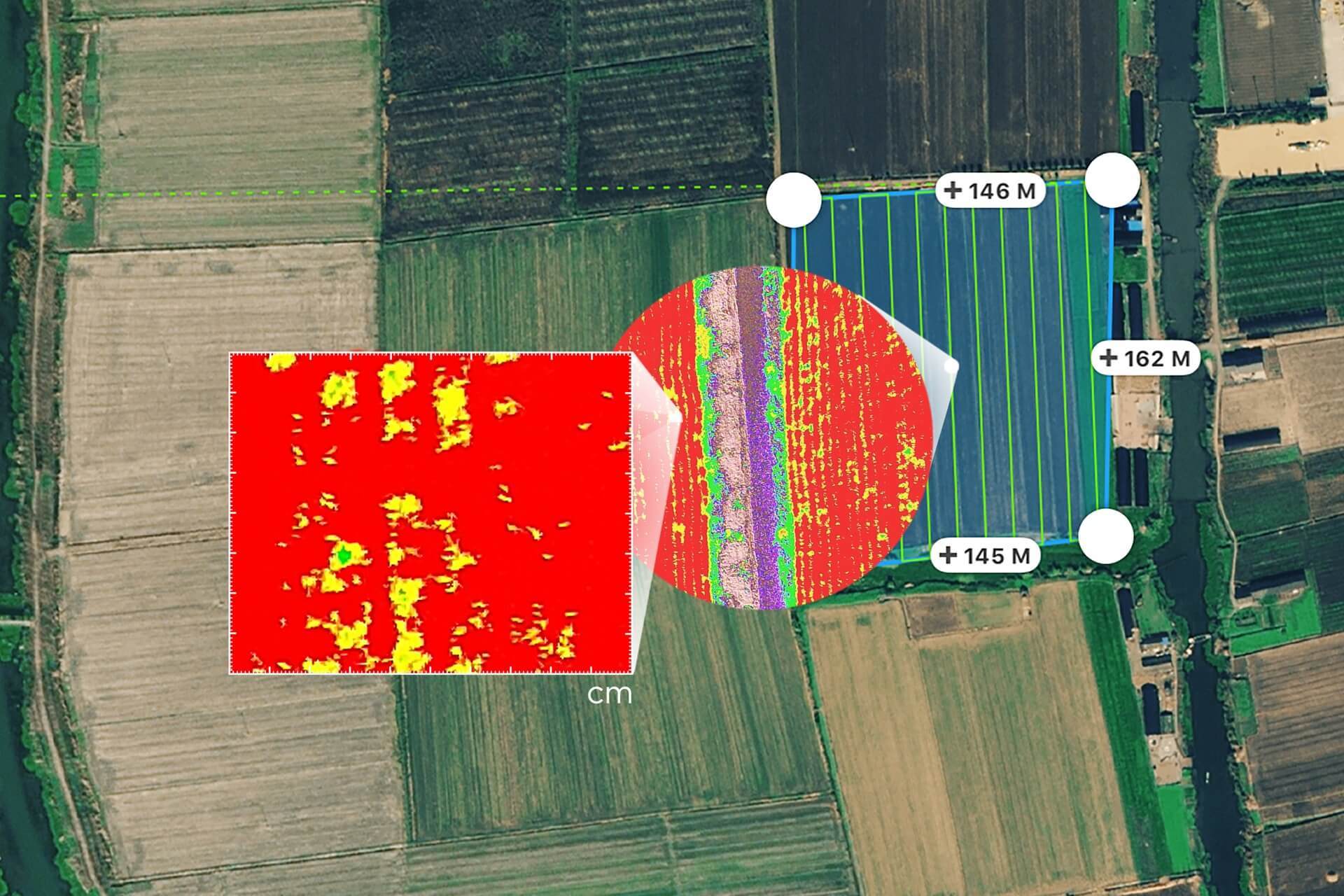

Эффективное получение мультиспектральных снимков больших участков с помощью P4 Multispectral и обнаружение проблемных областей.

Анализ данных

Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.

Действия в соответствии с полученными данными

Принятие решений по обработке участков в соответствии с полученными с дрона данными.

Использование

Точные сельскохозяйственные операции

В ходе активного периода возделывания культур мультиспектральные камеры могут быть полезны специалистам в сфере сельского хозяйства, т. к. они предоставляют данные электромагнитного спектра, недоступные человеческому глазу. При наличии доступа к этим данным, а также последовательно получаемым данным об индексе растительности (NDRE и NDVI), можно принимать своевременные решения по обработке культур, снижению стоимости, экономии ресурсов и максимальном увеличении урожая.

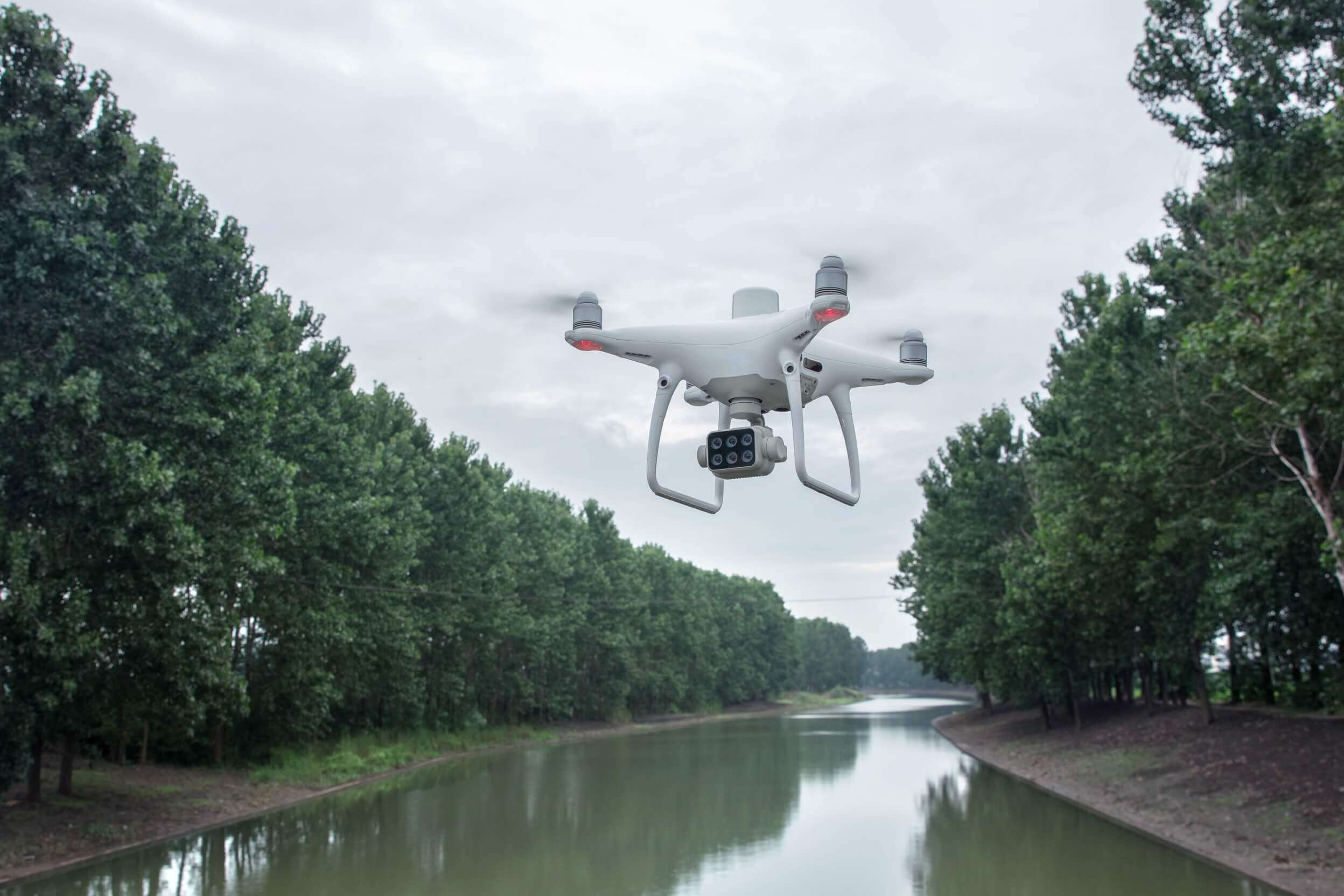

Контроль и мониторинг окружающей среды

Плановый мониторинг и осмотр растений можно проводить более эффективно с использованием P4 Multispectral. Информация, получаемая с мультиспектральных камер, может служить для контроля здоровья лесов, измерения биомассы, картографии береговых линий или прибрежной растительности, а также защиты окружающей среды и экосистем.

Характеристики:

• Взлетная масса: 1487 г
• Размер по диагонали (без пропеллеров): 350 мм
• Макс. высота полета над уровнем моря: 19 685 футов (6000 м)
• Макс. скорость набора высоты: 6 м/с (автоматический полет); 5 м/с (ручное управление)
• Макс. скорость снижения: 3 м/с
• Макс. скорость: 50 км/ч (режим P); 58 км/ч (режим A)
• Макс. время полета: Около 27 минут
• Диапазон рабочих температур: 0°...+40°C
• Диапазон рабочих частот: 2,4–2,4835 ГГц (Европа, Япония, Корея)
• Мощность передатчика (ЭИИМ): < 20 дБм (CE/MIC/KCC)
• Точность позиционирования: Система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м; Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м
• Выравнивание положения изображения: Относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения.
• Одночастотная высокочувствительная спутниковая система позиционирования: GPS + BeiDou + Галилео[2] (Азия); GPS + ГЛОНАСС + Галилео[2] (другие регионы)
• Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK: Используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5; Начальное зафиксированное время: < 50 c; Точность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное
• Размер пикселя по земной поверхности (GSD): (H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)
• Сбор данных: Макс. рабочая зона около 0,63 км2 для одного полета на высоте 180 м, т. е. GSD (размер пикселя по земной поверхности) составляет около 9,52 см/пиксель, со степенью фронтального наложения кадров 80% , а латерального – 60%. При этом уровень аккумулятора сни
• Рабочий диапазон углов вращения: Наклон:  -90°...+30°
• Макс. скорость: ≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении
• Макс. высота: 0–10 м
• Рабочий диапазон: 0–10 м
• Диапазон обнаружения препятствий: 0,7–30 м
• Условия функционирования: Поверхность с видимой текстурой, уровень освещенности > 15 лк
• Матрицы: Шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений. Число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн).
• Фильтры: Синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм
• Линзы: Угол обзора: 62,7°; Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞; Диафрагма: f/2.2.
• Диапазон ISO матрицы RGB: 200–800
• Коэффициент усиления монохромной матрицы: 1–8x
• Электронный глобальный затвор: 1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)
• Макс. разрешение изображения1600×1300 (4:3,25)
• Фотоформаты: JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)
• Поддерживаемые файловые системы: FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)
• Типы карт памяти: microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1.
• Диапазон рабочих температур: 0°...+40° C
• Диапазон рабочих частот: 2,4–2,4835 ГГц (Европа, Япония, Корея)
• Мощность передатчика (ЭИИМ): < 20 дБм (CE/MIC/KCC)
• Макс. дальность передачи сигнала: FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)
• Встроенный аккумулятор: 6000 мАч, литий-полимерный 2S
• Рабочий ток/напряжение: 1,2 А при напряжении 7,4 В
• Держатель для мобильного устройства: Планшеты и смартфоны
• Диапазон рабочих температур0°...+40°C
• Аккумулятор Intelligent Flight Battery (PH4-5870 мАч-15,2 В)
• Емкость5870 мАч
• Напряжение: 15,2 В
• Тип: Литий-полимерный 4S
• Энергия: 89,2 Вт/ч
• Масса нетто: 468 г
• Диапазон рабочих температур: -10°...+40°C
• Диапазон температур зарядки: +5°...+40°C
• Макс. мощность зарядки: 160 Вт
• Напряжение 17,5 В
• Диапазон рабочих температур: +5°...+40°C
• Напряжение: 17,4 В
• Номинальная мощность: 160 Вт
